液体压力式温度计远传温度计便携式温度检测仪

日租价： / 月租价：登录查看

订货号：
型号：HG04-WTYY-1031-X
最小订货量：
发货日：请咨询

立即订购

详细介绍

产品特点

技术参数

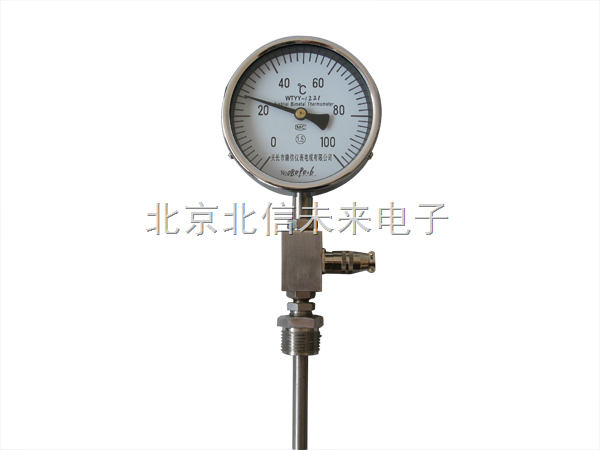

液体压力式温度计远传温度计便携式温度检测仪

型号:HG04-WTYY-1031-X

产品概述

WTY-系列远传温度计

性能:

（1）具有测温探头小，灵敏度高、线性刻度、寿命长等特点。

（2）具有远传输出电阻信号（PT100），抗震性，耐腐蚀性及大功率开关信号等多种功能。

（3）结构形式与同类产品相同，可替代进口。

技术参数:

１、测温范围－40～600℃　　　

２、环境温度－10～55℃

３、相对湿度　≤95％　　　　　　

４、指示精度1.5级

５、时间常数　≤60Ｓ　　　　　　　

6、探头耐震　6Mpa

7、探头直径:8-10mm、可动外螺纹:M27*2

8、热电阻PT100（单路、双路输出）或4-20mA电流输出

信息内容：

液体压力式温度计以及由此开发的系列化温度仪表，克服了传统膨胀式温度计性能单一、寿命短、可靠性差、温包体积大的缺点。其中测温元件体积分别比传统的蒸汽和气体压力式温度计缩小了30和60倍，创造性地将铂或铜热电阻测温元件安装于测温元件内，实现了机电一体化的测温功能。形成了以液体压力式温度极为基本测温仪表的远传、防爆、防震、防腐、电接头、温度信号变送等多功能、系列化温度仪表。

一型号及规格组成

1.WTY系列温度计编号规则

2.WTY系列温度计编号说明

① 编号中斜杠“/”前面型号部分，按《工业自动化仪表产品型号编写原则》的规定编写，

“/”后面为规格部分，由我厂自行规定，若设计选型时因字符太长无法填写，可与我公司

约定其它代号。

② 编号*节中的仪表功能为基本功能，若要选择一项以上功能，请在编号中增加第三节“功

能组合”，其中防震、电接头和zui高指示三者之间只能选择一种功能，防爆与电接头两者功能

也不能组合。

③ 附加说明请注明软尾材料、出线装置型号及位置、是否带保护套管、防爆仪表出线方式、

热点阻分度号等以及其它要说明的内容。例如：“WTY-1033-X2-F 0～100℃ Φ12*300*10M

的内容刹车管Pt100左接线盒”表示：该温度计为液体压力式带电接头双上限报警热电阻远传

温度计，且带防腐套管，其具体尺寸为：温包直径12mm，插入深度300mm，刹车管软尾长10M。

铂热电阻Pt100，左接线盒引线，安装螺纹为卡套螺纹M27*2。

二规格与参数

1.基本技术参数

环境温度：-10～+55℃ 相对湿度：5～95% 指标精确度：1.5级

时间常数：9秒（包聚四氟乙烯时为34秒）热电阻分度号：Pt100或Cu50

热电阻精度等级：ZBY 301-85 B级热电阻热响应时间：τ0.5=35秒（包聚四氟乙烯

时为45秒）

2.仪表量程

含0点量程

无0点量程

-40～80℃ 0～50℃ 0～100℃ 0～150℃

0～200℃ 0～250℃ 0～300℃ 0～400℃

0～500℃ 0～600℃

50～100℃ 50～150℃ 100～200℃

150～250℃ 200～400℃ 200～500℃

200～600℃ 300～500℃ 400～600℃

3.WTY系列温度计功能组合与生产型号一览表

型号

名称

基

本

类

型

WTY-1□□□

WTYY-1□□□

WTYZ-10□□

WTYX-10□□

WTYS-1□□□

液体压力式温度计

液体压力式热电阻远传温度计

液体压力式防震温度计

液体压力式点接点温度计

液体压力式热电阻温度变送器（4-20mA输出）

功

能

组

合

型

WTYY-10□□-X

WTYS-10□□-X

WTYY-10□□-Z

WTYS-10□□-Z

WTYY-1□□□-B

WTYY-10□□-BZ

WTYS-1□□□-B

WTYS-10□□-BZ

WTYY-1□□□-d

WTYY-1□□□-dZ

WTYS-1□□□-d

WTYS-10□□-dZ

液体压力式带电接点热电阻远传温度计

液体压力式带电接点热电阻温度变送器

液体压力式防震型热电阻远传温度计

液体压力式防震型热电阻温度变送器

液体压力式本安防爆型热电阻远传温度计

液体压力式本安防暴防震型热电阻远传温度计

液体压力式本安防暴型热电阻温度变送器

液体压力式本安防暴防震型热电阻温度变送器

液体压力式隔爆型热电阻远传温度计

液体压力式隔爆防震型热电阻远传温度计

液体压力式隔爆型热电阻温度变送器

液体压力式隔爆防震型热电阻温度变送器

WTY□-1□□□-□F

液体压力式防腐系列温度计

三、WTY系列温度计功能特点

防爆液体压力式热电阻远传温度计以及由此派生的系列化温度仪表，克服了传统膨胀式温度计寿命短、可靠性差、温包体积大的缺点。其中测温元件体积分别比传统的蒸汽和气体压力式温度计缩小了30和60倍，创造性地将铂或铜热电阻测温元件安装于测温元件内，实现了机电一体化的测温功能。形成了以液体压力式温度计为基本测温仪表的远传、防爆、防震、电接点、温度信号变送等多功能、系列化温度仪表。

W T Y □-１□ □ □-□／□ □ □ □ □├─耐压（常压可不标）

││││ ││ │ │ │ │ │ │ │

││││ ││ │ │ │ │ │ │ └─-附加说明

││││ ││ │ │ │ │ │ └───安装螺纹

││││ ││ │ │ │ │ └-尾长（直径×硬尾长×软尾长）

││││ ││ │ │ │ └──仪表量程℃ ┌ Z→防震

││││ ││ │ │ └────功能组合─────────────────┼ X→电接点

││││ ││ │ └─────表面示向- ──────────────┐├ F→防腐

││││ ││ └────表面直径────────┬ 1→Φ60 │├ B→本安型

││││ │└指示方式┬0→单指示 ├ 2→Φ80 │└ d→隔爆型

││││ └小型指示 └2→zui高指示 ├ 3→Φ100 │┌&nbs
