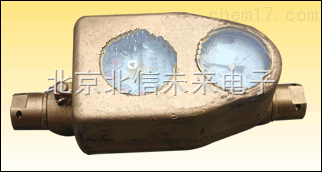

高压注水流量计 注水流量计 高压注水流量分析仪
型号:BXS08-GGS-E
高压注水流量计是煤矿井下采煤工作面进行煤层注水的计量设备。
一、特点：
该产品具有如下特点：
1.能同时测定煤层注水的水量、流量及注水压力；
2.水量指示器采用数字字轮式，直观易读，*摆脱了因井下工人不会读数而影响对煤层注水资料的收集。
3.水表计量按照国家计量检定规程JJG585-89生产；
4.外壳采用抗磁抗冲击抗摩擦火花材料；
5.压力指示器中，设计并安装了专门的抗脉冲阻力杆，使压力指示器的使用寿命大大提高，并能够准确地进行读数。
二、主要用途：
ZX7M-GGS-E高压注水流量计主要用于测量煤矿井下采煤工作面进行煤层注水时的注入煤层中的水量，流量及注水压力。也可用于测量其它高压条件下（如高压喷雾）的水量，流量及水压。
三、主要结构及工作原理：
1.ZX7M-GGS-E高压注水流量计主要由上壳体、下壳体、叶轮、叶轮盒、承压板、水量指示器及压力指示器等组成，如图多1所示：
图1、多功能直读式新型ZX7M-GGS-E高压注水量计结构图
1－－下壳体； 2－－上壳体； 3－－叶轮盒； 4－－叶轮； 5－－中心轮； 6－－水量指示器； 7－－承压板； 8－－过滤器； 9－－表玻璃； 10－－压力指示器； 11－－抗脉冲阴力杆； 12－－快速接头
2.工作原理：
ZX7M-GGS-E高压注水流量计安装在注水系统管路中。水流入表后，过滤罩沿叶轮盒下腔切线进入叶轮盒，推动叶轮旋转；水在叶轮盒中旋转上升进入叶轮盒上腔切线流出；叶轮旋转经其上面的永磁体带动承压板上面的中心轮转动，中心轮带动水量指示器中的计数机构记录流经水表的水量。煤层注水的压力直接经测压孔，通过压力指示器指示。
四、主要技术参数：
1.zui小流量：0.1m3/h至低压0.06m3/h
2.分界流量：0.25m3/h至低压0.15m3/h
3.常用流量：2.5m3/h至低压1.5m3/h
4.过载流量：5.0m3/h至低压3.0m3/h
5.测压范围：0-16Mpa
6.测量误差：从包括zui小流量至不包括分界流量的低区； ±5% http://asm825.cn
从包括分界流量至包括过载流量的高区；±2%
压力测量误差为≤1MPa
7.zui小读数：0.0001m3
8.质量：6Kg
9.外形：200mm×106mm×115mm
五、使用条件
1.水温：4-40℃
2.水质：无腐蚀性的工业用水或饮用自来水。
3.水压：≤16MPa
六、安装使用与维护方法
1.选择水表口径应该根据安装地点的管道直径及流量大小来选择适宜口径的水表。
2.安装位置应选择方便拆装和抄表的地方，应该避免曝晒、水淹、冰冻和污染，在雨季和冬季应采取防雨，防冻的措施。
3.安装前应先除去管道内的麻丝、砂石等杂物，以免造成水表故障。
4.安装时，水表前面应装有阀门，以便切断水源拆装水表。
5.ZX7M-GGS-E高压注水流量计应水平安装，标度盘应朝上，表壳上箭头方向必须与水流方向*。
七、读数
1.直接通过水量指示器中的数字字轮读取流动ZX7M-GGS-E高压注水量计的累计水量。
2.直接通过压水指示器读取GGS-E高压注水量计水压出口端的水压力。
3.利用四个红色指针配合秒表读取注水流量。
φ13快速接头2件。　　
八、三保
1.保证为用户提供优质合格产品。
2.保证提供充足配件。
3.保证提供优质的售后服务。
